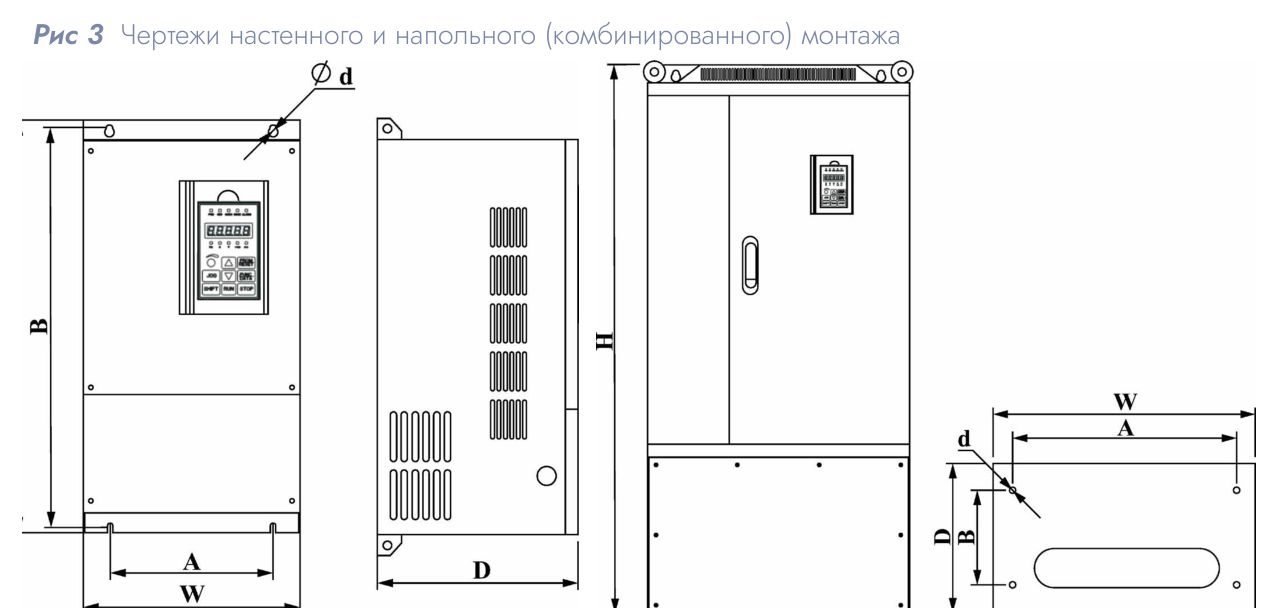

Преобразователь частоты DACOND DAC F600

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: DAC F600

Каталог DACOND 2025: ПЧ серии F600 (PDF) Скачать ↓ Руководство по эксплуатации F600 (DACOND, PDF) Скачать ↓ Описание серии F600 (DACOND, PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Входное напряжение — 1AC/3AC 230 В ±15 %, 3AC 380 В ±15 %, 50 Гц; 3AC 660 В ±15 % по запросу; Тип двигателя — асинхронный или синхронный; Режим управления — скалярное V/F (SPWM), векторное по напряжению (SVC) или потоку (FVC); Частота ШИМ — 0,5–16 кГц, динамическая. Каталог DACOND.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Выходная частота 0,1–500 Гц

Время разгона/торможения от 0,5 до 6500 с

Диапазон регулирования 1:100 (SVC) / 1:1000 (FVC)

Точность по скорости 0,5 % (SVC) / 0,02 % (FVC)

Частота ШИМ 0,5–16 кГц, динамическая

Режим управления скалярное V/F (SPWM), векторное по напряжению (SVC) или потоку (FVC)

Тип двигателя асинхронный или синхронный

Входное напряжение 1AC/3AC 230 В ±15 %, 3AC 380 В ±15 %, 50 Гц; 3AC 660 В ±15 % по запросу

Производитель DACOND

Подробно

Описание

Преобразователь частоты DACOND DAC F600 — универсальная серия с векторным управлением и расширенными функциями защиты. Входное напряжение 1AC/3AC 230 В ±15 %, 3AC 380 В ±15 %, 50 Гц; 3AC 660 В ±15 % по запросу, режимы управления скалярное V/F (SPWM), векторное по напряжению (SVC) или потоку (FVC), двигатели: асинхронный или синхронный.

Как работает

Преобразователь выпрямляет сетевое напряжение и формирует на выходе ШИМ-сигнал переменной частоты (0,1–500 Гц) — скорость двигателя меняется плавно от нуля до номинала и выше. Встроенный ПИД-регулятор держит давление или температуру по датчику, функции защиты отключают привод при перегрузке, обрыве фазы и перегреве.

Что это даёт

Плавный пуск и регулированиеСнижает пусковые токи и износ ремней и подшипников вентилятора.

Экономия энергииРасход мощности падает кубически со скоростью — при 80 % оборотов экономия около 50 %.

ПИД-регулятор и ModbusРабота по датчику давления/температуры и обмен с контроллером щита.

ЗащитыПерегрузка , обрыв фазы, перегрев, КЗ на выходе.

Разгон/торможение от 0,5 до 6500 сНастраивается под инерцию вентилятора.

Где применяется

Приточные и вытяжные вентиляторы — регулирование по давлению или CO₂
Насосы отопления, ГВС и водоснабжения
Дымососы, конвейеры, компрессоры

Как подобрать и смонтировать

Мощность и ток ПЧ — не меньше номинала двигателя; для тяжёлого пуска берите на ступень выше
Питание — 1×230 В для малых мощностей или 3×380 В
Уточните нужные функции: ПИД, Modbus, встроенный тормозной модуль, панель управления
Пришлите паспорт двигателя — подберём типоразмер из ряда серии

Технические характеристики

Входное напряжение	1AC/3AC 230 В ±15 %, 3AC 380 В ±15 %, 50 Гц; 3AC 660 В ±15 % по запросу
Тип двигателя	асинхронный или синхронный
Режим управления	скалярное V/F (SPWM), векторное по напряжению (SVC) или потоку (FVC)
Частота ШИМ	0,5–16 кГц, динамическая
Точность по скорости	0,5 % (SVC) / 0,02 % (FVC)
Диапазон регулирования	1:100 (SVC) / 1:1000 (FVC)
Время разгона/торможения	от 0,5 до 6500 с
Выходная частота	0,1–500 Гц

Расшифровка маркировки

DAC F600 — преобразователи частоты DACOND; в артикуле типоразмера указывается мощность, кВт, и питание (2 — 1/3×230 В, 4 — 3×380 В).

Важно знать

Важно

Между ПЧ и двигателем не ставьте контакторы и автоматы, размыкающие цепь под нагрузкой.

Обратите внимание

Для длинных моторных кабелей (>50 м) нужен выходной дроссель; для ЭМС — экранированный кабель.

Подбор. Назовите размеры заслонки или расход через клапан, питание щита и тип управления — подберём позицию DACOND или аналог AIRS, соберём комплект (привод + адаптер + клапан) и пришлём счёт в день обращения. Гарантия производителя — 24 месяца.
