Преобразователь частоты DACOND DAC F100 (до 160 кВт)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: DAC F100

Каталог DACOND 2025: ПЧ серии F100 (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Входное напряжение — 1AC/3AC 230 В (200–240 В) или 3AC 380 В (380–440 В), 50 Гц; Тип двигателя — асинхронный, синхронный, однофазный; Режим управления — скалярный V/F (SPWM), векторный SVC; Частота ШИМ — 1–16 кГц. Каталог DACOND.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Точность по скорости 0,01 % (цифровая настройка)

Мощность до 160 кВт

Торможение постоянным током или внешний тормозной резистор

Перегрузка 150 % — 60 с, 180 % — 2 с

Выходная частота 0,1–1000 Гц

Время разгона/торможения от 0,5 до 6500 с

Частота ШИМ 1–16 кГц

Режим управления скалярный V/F (SPWM), векторный SVC

Тип двигателя асинхронный, синхронный, однофазный

Входное напряжение 1AC/3AC 230 В (200–240 В) или 3AC 380 В (380–440 В), 50 Гц

Производитель DACOND

Подробно

Описание

Преобразователь частоты DACOND DAC F100 (до 160 кВт) — компактная серия для вентиляторов и насосов до 160 кВт с векторным управлением. Входное напряжение 1AC/3AC 230 В (200–240 В) или 3AC 380 В (380–440 В), 50 Гц, режимы управления скалярный V/F (SPWM), векторный SVC, двигатели: асинхронный, синхронный, однофазный.

Как работает

Преобразователь выпрямляет сетевое напряжение и формирует на выходе ШИМ-сигнал переменной частоты (0,1–1000 Гц) — скорость двигателя меняется плавно от нуля до номинала и выше. Встроенный ПИД-регулятор держит давление или температуру по датчику, функции защиты отключают привод при перегрузке, обрыве фазы и перегреве.

Что это даёт

Плавный пуск и регулированиеСнижает пусковые токи и износ ремней и подшипников вентилятора.

Экономия энергииРасход мощности падает кубически со скоростью — при 80 % оборотов экономия около 50 %.

ПИД-регулятор и ModbusРабота по датчику давления/температуры и обмен с контроллером щита.

ЗащитыПерегрузка 150 % — 60 с, 180 % — 2 с, обрыв фазы, перегрев, КЗ на выходе.

Разгон/торможение от 0,5 до 6500 сНастраивается под инерцию вентилятора.

Где применяется

Приточные и вытяжные вентиляторы — регулирование по давлению или CO₂
Насосы отопления, ГВС и водоснабжения
Дымососы, конвейеры, компрессоры

Как подобрать и смонтировать

Мощность и ток ПЧ — не меньше номинала двигателя; для тяжёлого пуска берите на ступень выше
Питание — 1×230 В для малых мощностей или 3×380 В
Уточните нужные функции: ПИД, Modbus, встроенный тормозной модуль, панель управления
Пришлите паспорт двигателя — подберём типоразмер из ряда серии

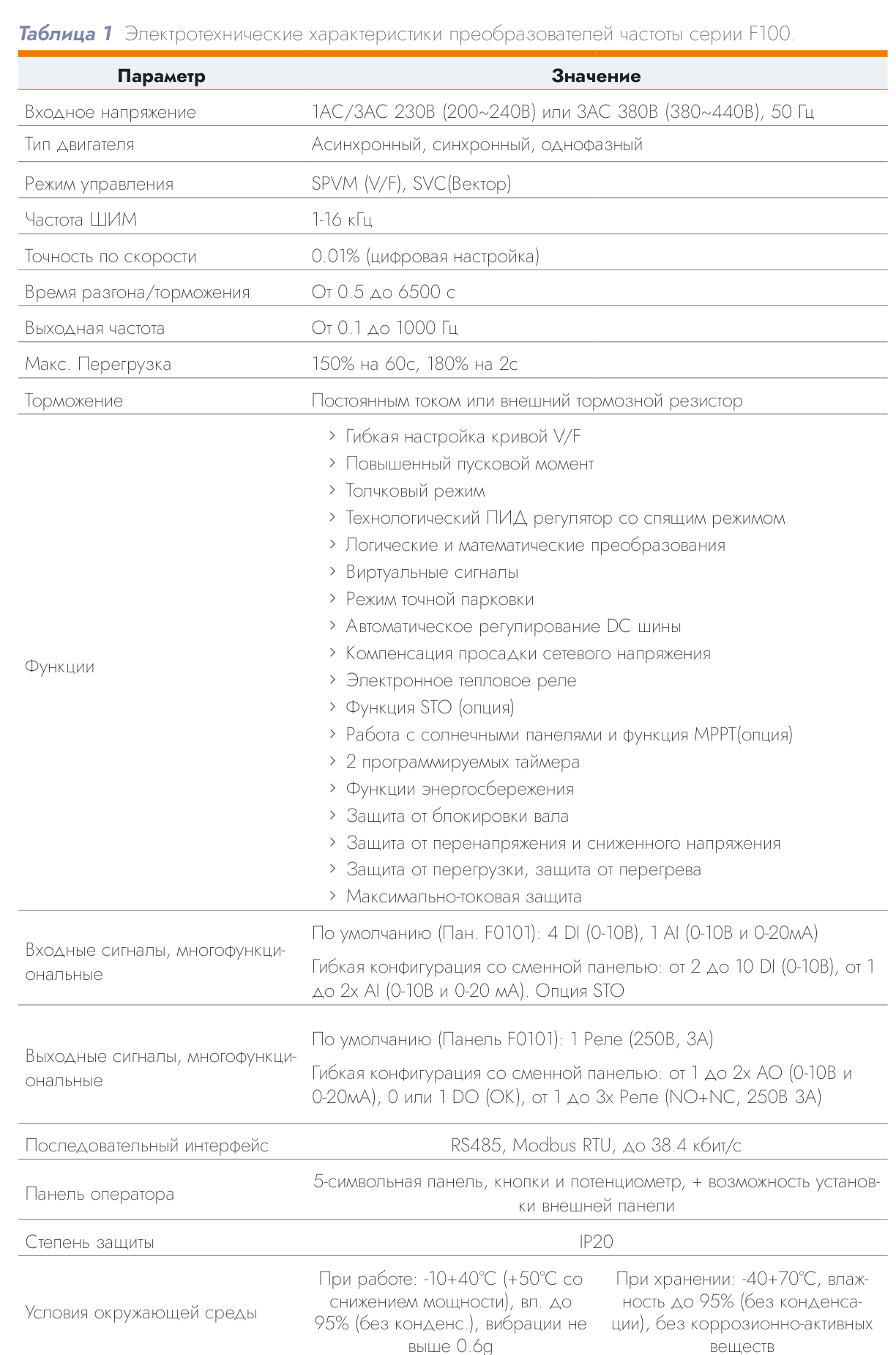

Технические характеристики

Входное напряжение	1AC/3AC 230 В (200–240 В) или 3AC 380 В (380–440 В), 50 Гц
Тип двигателя	асинхронный, синхронный, однофазный
Режим управления	скалярный V/F (SPWM), векторный SVC
Частота ШИМ	1–16 кГц
Точность по скорости	0,01 % (цифровая настройка)
Время разгона/торможения	от 0,5 до 6500 с
Выходная частота	0,1–1000 Гц
Перегрузка	150 % — 60 с, 180 % — 2 с
Торможение	постоянным током или внешний тормозной резистор
Мощность	до 160 кВт

Расшифровка маркировки

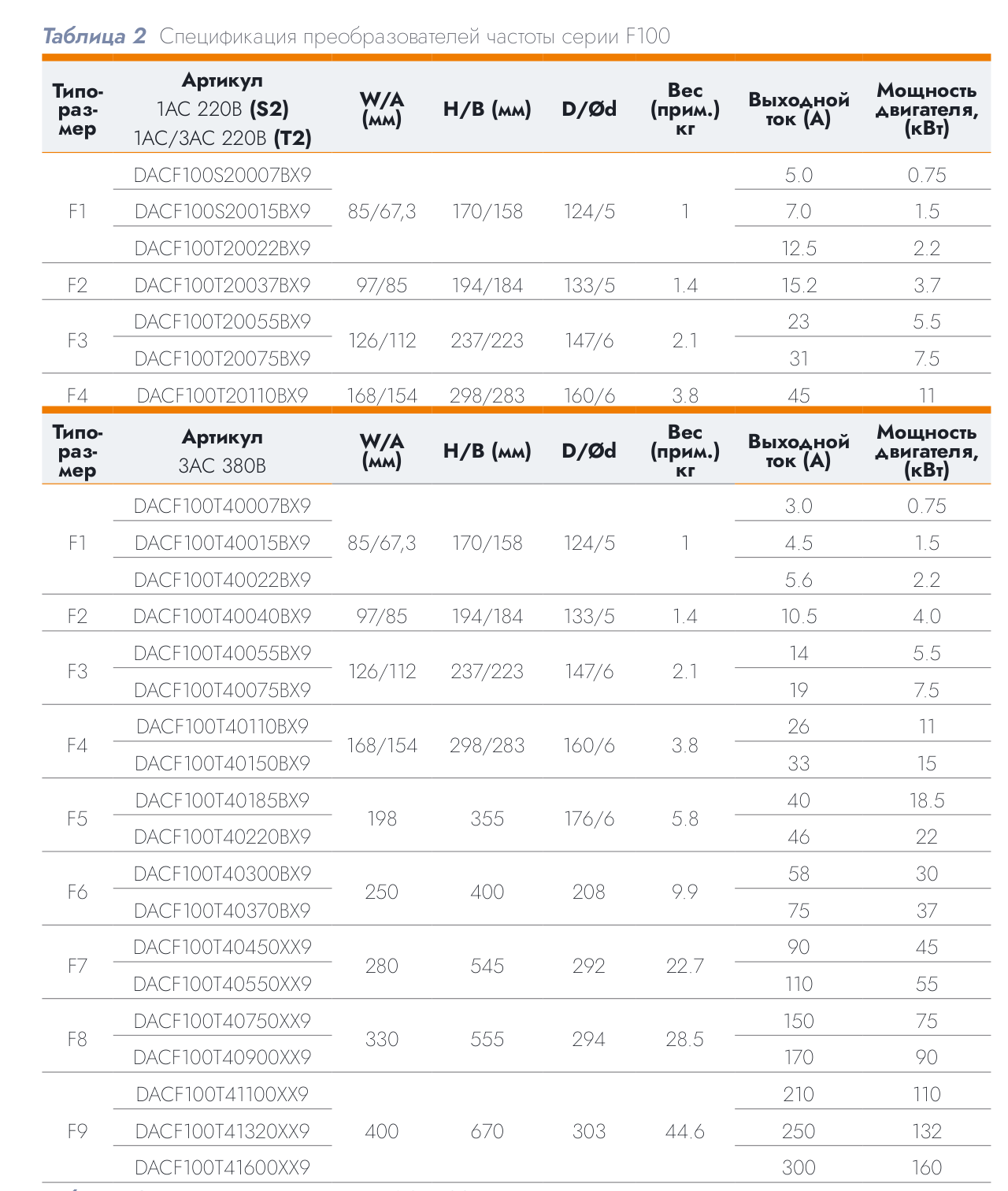

DAC F100 — преобразователи частоты DACOND; в артикуле типоразмера указывается мощность, кВт, и питание (2 — 1/3×230 В, 4 — 3×380 В).

Важно знать

Важно

Между ПЧ и двигателем не ставьте контакторы и автоматы, размыкающие цепь под нагрузкой.

Обратите внимание

Для длинных моторных кабелей (>50 м) нужен выходной дроссель; для ЭМС — экранированный кабель.

Подбор. Назовите размеры заслонки или расход через клапан, питание щита и тип управления — подберём позицию DACOND или аналог AIRS, соберём комплект (привод + адаптер + клапан) и пришлём счёт в день обращения. Гарантия производителя — 24 месяца.
