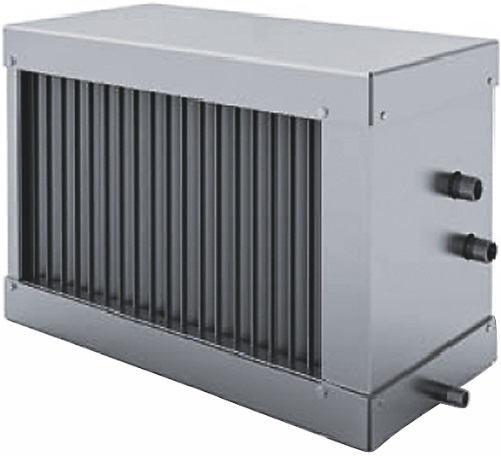

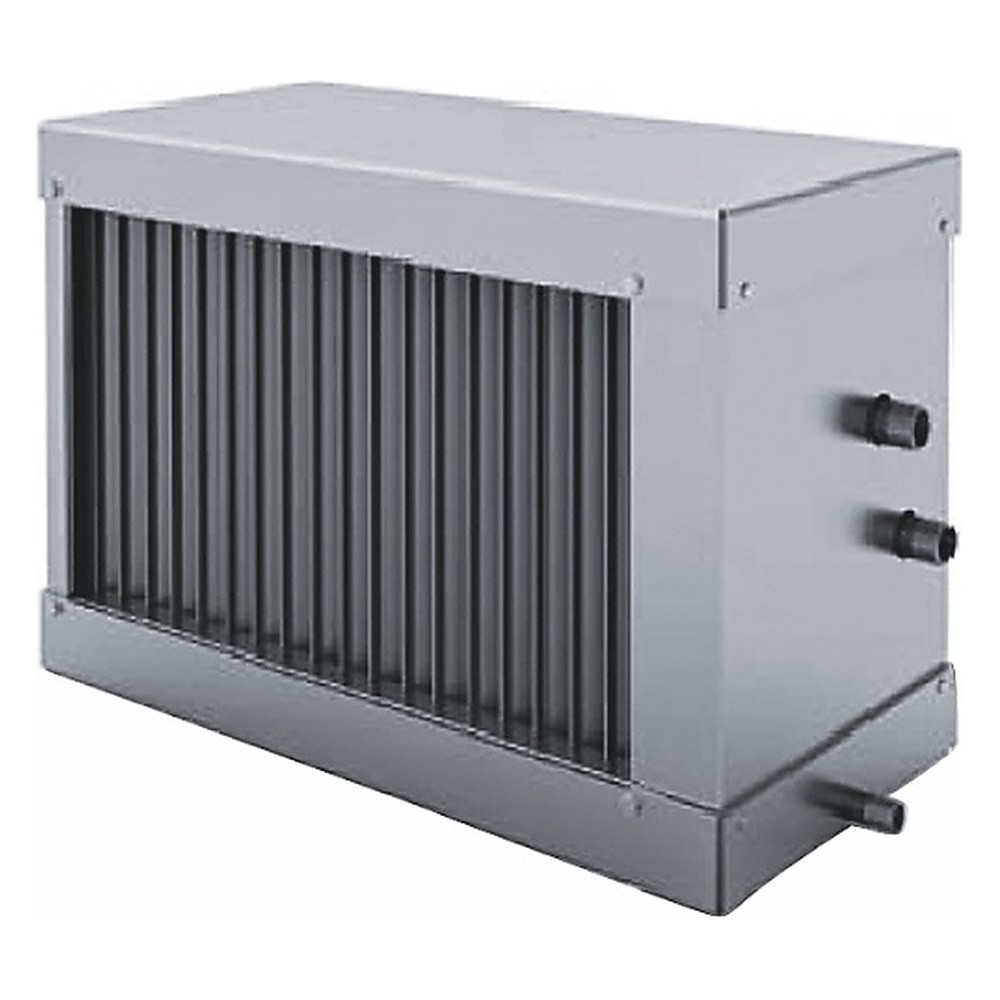

Воздухоохладитель водяной прямоугольный AIRS ОХЛ-ПВ
⚙️ Подбор и заказ
Описание
Водяной охладитель AIRS ОХЛ-ПВ предназначен для охлаждения воздуха в системах вентиляции и кондиционирования. Эффективный медноалюминиевый пластинчатый теплообменник в трехрядном исполнении. Теплообменник изготовлен из алюминиевых ламелей толщиной 0,2 мм с шагом 2,5 мм и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок. Хладоноситель: вода или незамерзающие смеси (максимально допустимое давление 1,5 МПа). Диаметры подводящих и отводящих патрубков водяного воздухоохладителя G1”. Каплеуловитель расположен за теплообменником по ходу воздуха и служит для сбора сконденсировавшейся влаги в поддон, находящийся в нижней части водяного охладителя. В поддоне предусмотрен отводной патрубок для слива конденсата. Температура наружного воздуха Тн = 30°С, влажность 43%. Температура воды 7/12°С.
Конструкция и материалы
Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.
Что это даёт
Как подобрать и смонтировать
Устанавливается после вентилятора по ходу потока, обязательно с поддоном и отводом конденсата через гидрозатвор. Для доступа к теплообменнику предусматривают ревизионный участок.
Технические характеристики
| Модель | А, мм | B, мм | C, мм | D, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| AIRS ОХЛ-ПВ-400×200 | 520 | 340 | 420 | 220 | 572 | 16 |
| AIRS ОХЛ-ПВ-500×250 | 620 | 390 | 520 | 270 | 672 | 19 |
| AIRS ОХЛ-ПВ-500×300 | 620 | 440 | 520 | 320 | 672 | 21 |
| AIRS ОХЛ-ПВ-600×300 | 720 | 440 | 620 | 320 | 772 | 23 |
| AIRS ОХЛ-ПВ-600×350 | 720 | 490 | 620 | 370 | 772 | 25 |
| AIRS ОХЛ-ПВ-700×400 | 820 | 540 | 720 | 420 | 872 | 28 |
| AIRS ОХЛ-ПВ-800×500 | 920 | 640 | 830 | 530 | 972 | 38 |
| AIRS ОХЛ-ПВ-900×500 | 1035 | 655 | 930 | 530 | 1084 | 42 |
| AIRS ОХЛ-ПВ-1000×500 | 1135 | 655 | 1030 | 530 | 1184 | 45 |
| Модель | Расход воздуха, м³/ч | Расход воды, м³/ч | Гидравлическое сопротивление, кПа | Холодопроизводительность, кВт | Температура воздуха на выходе, °С |
|---|---|---|---|---|---|
| AIRS ОХЛ-ПВ-400×200 | 1000 | 0,81 | 3,48 | 4,2 | 20 |
| AIRS ОХЛ-ПВ-500×250 | 1600 | 1,43 | 5,60 | 7,5 | 20 |
| AIRS ОХЛ-ПВ-500×300 | 1900 | 1,70 | 5,69 | 8,9 | 20 |
| AIRS ОХЛ-ПВ-600×300 | 2300 | 2,07 | 8,73 | 10,8 | 20 |
| AIRS ОХЛ-ПВ-600×350 | 2700 | 2,43 | 9,58 | 12,7 | 20 |
| AIRS ОХЛ-ПВ-700×400 | 3600 | 3,24 | 13,71 | 16,9 | 20 |
| AIRS ОХЛ-ПВ-800×500 | 5100 | 4,58 | 20,79 | 23,9 | 20 |
| AIRS ОХЛ-ПВ-900×500 | 5700 | 5,11 | 27,56 | 26,7 | 20 |
| AIRS ОХЛ-ПВ-1000×500 | 6300 | 5,65 | 19,09 | 29,5 | 20 |
Расшифровка маркировки
AIRS ОХЛ-ПВ-400×200//L
- Воздухоохладитель водяной
- Присоединительные размеры, мм
- Исполнение по стороне подвода хладоносителя: L
Аэродинамика и уровень шума
Pст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт
Важно знать
У обратных клапанов и заслонок соблюдайте стрелку направления воздуха на корпусе.
